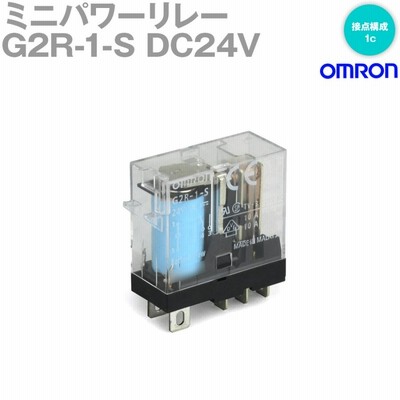

オムロン(OMRON) G2R-1-S DC24V ミニパワーリレー NN

コイル−接点間耐電圧5,000V、耐サージ電圧10,000Vの安全設計

定格 商品分類 単安定
基準形
コイル定格 DC24V 21.8mA
コイル抵抗 1100Ω
動作電圧（セット電圧） 70%以下
復帰電圧（リセット電圧） 15%以上
消費電力(単安定) 0.53W
動作表示 なし
コイルサージ吸収機能 なし
接点構成 1c
接触機構 シングル
接点材質 接点材質(母材): Ag合金
接点材質(表面処理): 処理なし
接点定格負荷 AC250V 10A （抵抗負荷(cosφ=1)）
AC250V 7.5A （誘導負荷(cosφ=0.4)）
DC30V 10A （抵抗負荷）
DC30V 5A （誘導負荷(L/R=7ms)）
最大開閉電圧 AC380V （抵抗負荷(cosφ=1)）
AC380V （誘導負荷(cosφ=0.4)）
DC125V （抵抗負荷）
DC125V （誘導負荷(L/R=7ms)）
最大開閉電流 AC: 10A （抵抗負荷(cosφ=1)）
AC: 10A （誘導負荷(cosφ=0.4)）
DC: 10A （抵抗負荷）
DC: 10A （誘導負荷(L/R=7ms)）
最大開閉容量 AC: 2500VA （抵抗負荷(cosφ=1)）
AC: 1875VA （誘導負荷(cosφ=0.4)）
故障率 DC5V 100mA(P水準、参考値)
