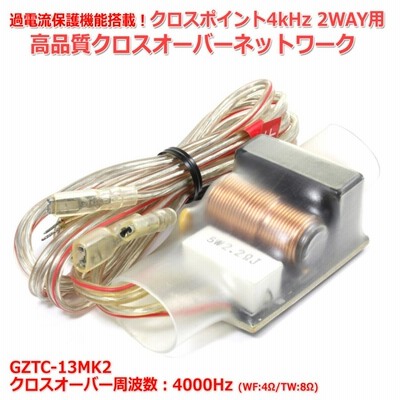

2WAY用 保護回路 搭載 高品質クロスオーバーネットワーク[GZTC-13MK2] クロスオーバー周波数4000Hz 6dB/oct

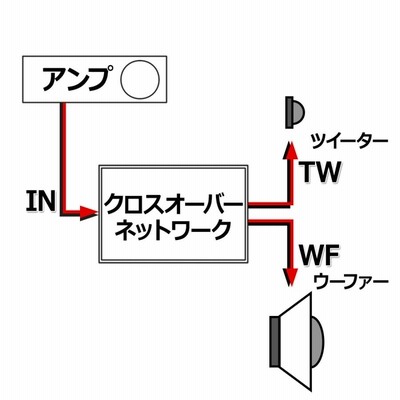

2wayスピーカー用のクロスオーバーネットワークです。

車載用高品質スピーカーセットに付属の高品質クロスオーバーネットワークとして生産されたものです。
インダクターとコンデンサの容量構成から、4Ωウーファーと8Ωツイーターの組み合わせで4000Hzクロスの設定となっているようです。

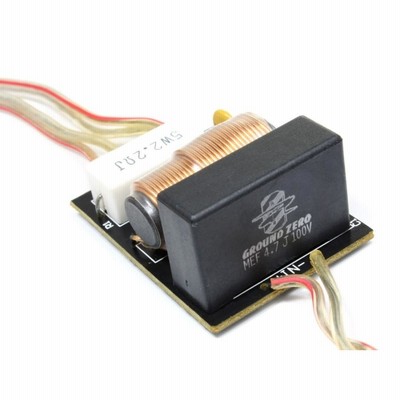

高品質ネットワークだけに、ハイパスフィルター用コンデンサも メタライズドポリエステルフィルムコンデンサー(MEF)を採用し、音質重視の設計です。

製品の特徴
・高音質設計クロスオーバーネットワーク
・高品質メタライズドポリエステルフィルムコンデンサー(MEF)を採用
・ツイーター過大入力保護搭載

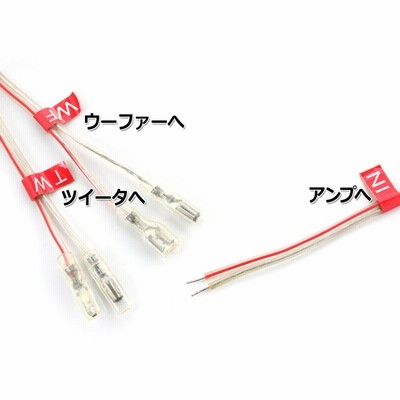

・ファストン端子付きケーブル取付け済み

フィルター構成
フィルター：6dB/oct
クロスオーバー周波数：4000Hz
ウーファー(WF) ローパスフィルター L＝0.18mH 4Ω用
ツイーター(TW) ハイパスフィルター C＝4.7μF　8Ω用
ツイーターアッテネーター：2.2Ω
*ツイーター過大入力保護：ポリスイッチ搭載　ホールド電流(保持電流)：0.5A/トリップ電流(遮断電流)：1A
