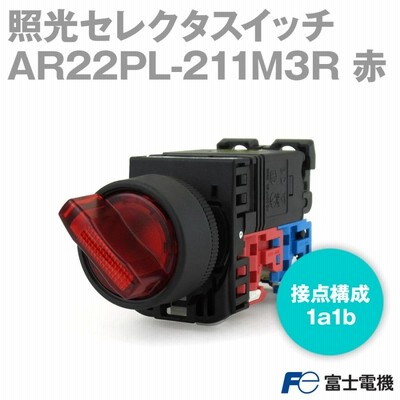

富士電機 AR22PL-211M3R 照光セレクタスイッチ AR・DR22シリーズ 赤 NN

●リリースアーム方式で簡単着脱
●Φ22.3mm/Φ25.5mmのパネルカット寸法に対応
●パネル厚の調整が不要
●接点・トランスユニットの追加、交換もワンタッチ

フレーム 丸フレーム
ノッチ数 2ノッチ
トランス 付
ランプ使用電圧 AC220V
接点構成 1a1b
定格絶縁電圧 Ui AC/DC600V(照光タイプ・全電圧式品は，AC/DC250V)
機械的耐久性 モメンタリ品；500 万回以上
オルタネイト品；100 万回以上
リングセレクト形
およびプッシュロック形；10 万回以上
プッシュ・プル形；3 万回以上
電気的耐久性 AC220V6A にて；50 万回以上，AC220V3A にて；100 万回以上
開閉頻度 1200 回/ 時(使用率40％)
耐電圧 充電部対アース間・異極充電部間；AC2500V　1 分間(照光タイプ・全電圧式品は，AC2000V　1 分間)
絶縁抵抗 充電部対アース間・異極充電部間；100M Ω以上(DC500V メガ−にて)
定格インパルス耐電圧Uimp 6kV
条件付短絡電流 1000A
短絡保護装置 Fuse 15A(弊社製BLA015 相当)
汚染度 3
耐振動 共振試験；複振幅0.1mm・周波数10 〜 55Hz，定振動耐久試験；複振幅3.0mm・周波数16.7Hz
耐衝撃 誤動作；100m/s2，
耐久性；500m/s2
定格周波数 50/60Hz
操作部の色　赤
