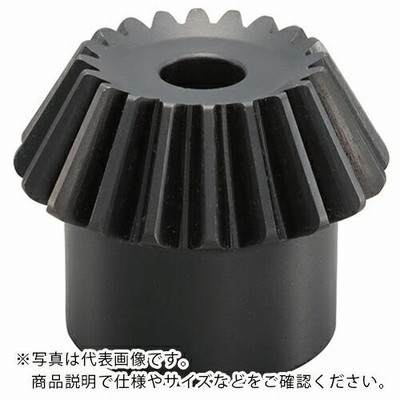

KANA かさ歯車 ( KB2.5-2030 ) 片山チエン(株) (メーカー取寄)

[仕様]
●歯数比：1.5
●モジュール：2.5
●歯数：20
●基準円直径(mm)：50
●歯幅(mm)：15
●穴径(mm)：12
●全長(mm)：31.06
●形状：M3
●歯先円直径(mm)：55.22
●組立距離(mm)：55
●ボス径(mm)：35
●ボス長さ(mm)：12.5
●穴長さ(mm)：28
●歯先距離：（mm）19.24
●おさえ面径（mm）：27.42
●精度等級：JIS B1704 3級
●歯形：グリーソン
●圧力角：20°
●歯面硬度：HB200以下
●表面処理：黒染
[材質／仕上]
●機械構造用炭素鋼
