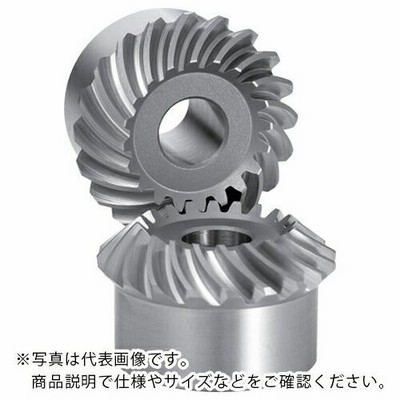

KG 歯研スパイラルマイタギヤ MG2.5S 25R-5016H ( MG2.5S 25R-M-5016H ) 協育歯車工業(株)

[特長]
●高速運転に最適です。
●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。
●歯部高周波焼入れ後に研磨加工を施し、高精度に仕上げています。
●歯切り品と比較し、曲げ強度、歯面強度が20%以上向上しています。
●高精度にカスタマイズできます。
●お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。
●歯部外周は、軸心と平行に面取りをしているので、精度良くチャッキングできます。[仕様]

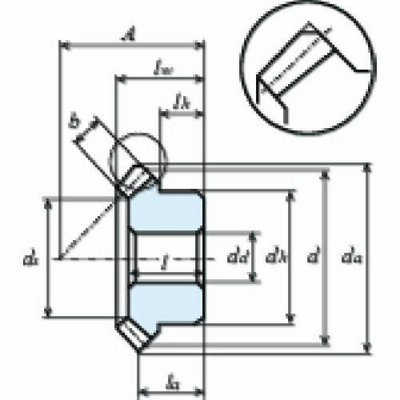

●モジュール：2.5
●歯数：25
●基準円直径(mm)：φ62.5
●組立距離(mm)：50
●穴径(mm)：φ16
●全長(mm)：30.21
●歯幅(mm)：15
●ねじれ方向：R
●歯先円直径(mm)：φ64
●穴長さ(mm)：26
●ハブ長さ(mm)：14.5
●ハブ外径(mm)：φ54
●歯先角：48°49′
●歯車精度：歯面研削仕上げ　JIS B 1704　１級
●歯数比：1対1
●圧力角：25°
●ねじれ角35°
