■特徴

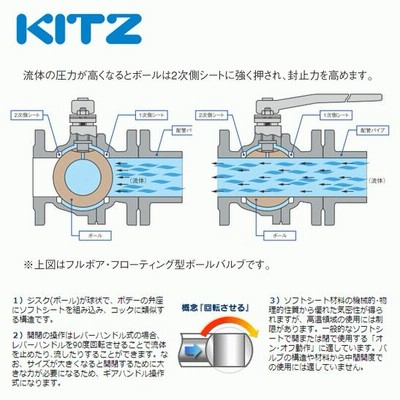

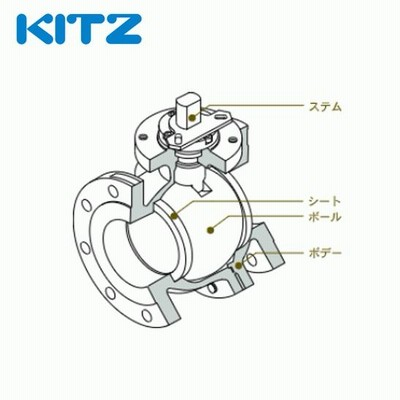

●ジスク(ボール)が球状で、ボデーの弁座にソフトシートを組み込み、コックに類似する構造です。
●開閉の操作はレバーハンドル式の場合、レバーハンドルを90度回転させることで流体を止めたり、流したりすることができます。
●ソフトシート材料の機械的・物理的性質から優れた気密性が得られますが、高温領域の使用には制限があります。
●バルブの構造や材料から中間開度での使用には適していません。
■仕様

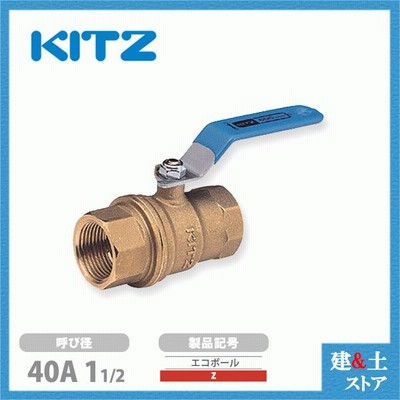

●製品記号:Z
●サイズ:1 1/2B(40A)
●ボディ:C3771
●ボデーキャップ:C3771
●ステム:C3604(Niめっき)
●ボール:C3771(Ni-Crめっき)、SCS13A(1 1/4B以上)
●ボールシート:PTFE
●Oリング:FKM
●ハンドル:ステンレス鋼(2 1/2以上 ダクタイル鋳鉄)
●ボア径:フルボア
●管接続:ねじ込み JIS B0203、ただし有効ねじ長さ及び基準径の位置はKITZ標準
●最高許容圧力:常温の水・油・ガス:4.12Mpa・150℃以下の水・油・ガス:0.98MPa
●注意:可燃性ガス・毒性ガスには使用不可
※鉛の浸出性能基準合格品(自社確認)(1 1/4〜2B)
